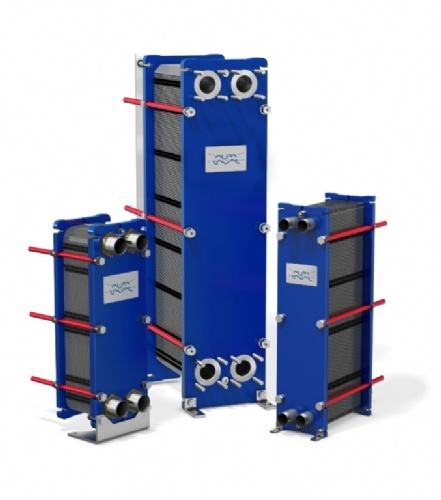

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種高效換熱器，那么板式換熱器平均溫差法的設計方法你了解嘛？下面我們一起去了解一下吧。
1、計算未知溫度或流量，通過熱平衡方程式推算出未知溫度或流量，同時也推算出熱負荷Q。
2、選擇合適的板片型號，根據換熱量與流量大小，選擇合適的板片型號。
板片型號的選擇要根據具體的工況而定。當流量大并且壓降較低的時候，應選用阻力小的板型；反之則可以選用阻力系數稍大的板型。
3、估算換熱面積，根據換熱量推算出大致的換熱面積。
4、選擇流程與通道數，初步選擇冷、熱流體流程與通道數目，并由此算出流速。
5、求平均溫差。
6、求對流傳熱系數及總傳熱系數，先分別求出冷、熱流體的對流傳熱系數，從而算出總傳熱系數。
7、算出換熱面積。
8、回頭核算換熱面積。
9、檢驗壓力降，允許的壓力降常常成為板式換熱器設計的制約因素。而設計總是要求用足允許壓降，如果無論怎樣改換流程布置也不能協調換熱負荷、流量及允許壓降之間的關系，便只能作出低效的設計方案。假如在設計中，始終得不到滿意的設計方案，則可以考慮改換板型。。
以上就是今天板式換熱器公司為大家分享的關于板式換熱器平均溫差法的設計方法的內容，希望對大家有所幫助。如果大家有更多的關于板式換熱器的知識需要進行了解的話，請及時的與我們進行聯系。
