板式換熱器的構成及功用，板式換熱器的構成要素有哪些，各部件都有哪些功用？接下來我們一起去了解一下。
板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新式高效換熱器。
各種板片之間構成薄矩形通道，通過半片進行熱量溝通。板式換熱器是液—液、液—汽進行熱溝通的志趣設備。
它具有換熱效率高、熱丟掉小、構造緊湊輕盈、占 地面積小、設備清洗便利、運用廣泛、運用壽命長等特征。
在相同壓力丟掉情況下，其傳熱系數比管式換 熱器高3-5倍，占地面積為管式換熱器的三分之一，熱回收率可高達90%以上。

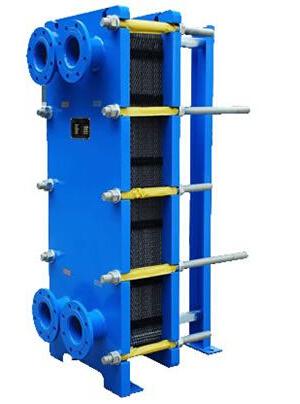

板式換熱器首要由傳熱板片、密封墊片、兩端壓板、夾緊螺栓、支架等構成。
一、傳熱板片
傳熱板片是換熱器首要起換熱作用的元件，通常波紋做成人字形，依照流體介質的不相同，傳熱板片的資料也不相同，大多選用不銹鋼和鈦材制造而成。
二、密封墊片
板式換熱器的密封墊片首要是在換熱板片之間起密封作用。資料有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不相同介質選用不相同橡膠。
三、兩端壓板
兩端壓板首要是夾緊壓住悉數的傳熱板片，確保流體介質不泄露。
四、夾緊螺栓
夾緊螺栓首要是起緊固兩端壓板的作用。夾緊螺栓通常是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。
五、掛架
首要是支承換熱板片，使其拆開、清洗、拼裝等便利。
以上就是板式換熱器為大家分享的關于板式換熱器的構成及功能的內容，希望對大家有所幫助。如果大家有更多的關于板式換熱器的內容需要進行了解的話，請及時與我們進行聯系。
