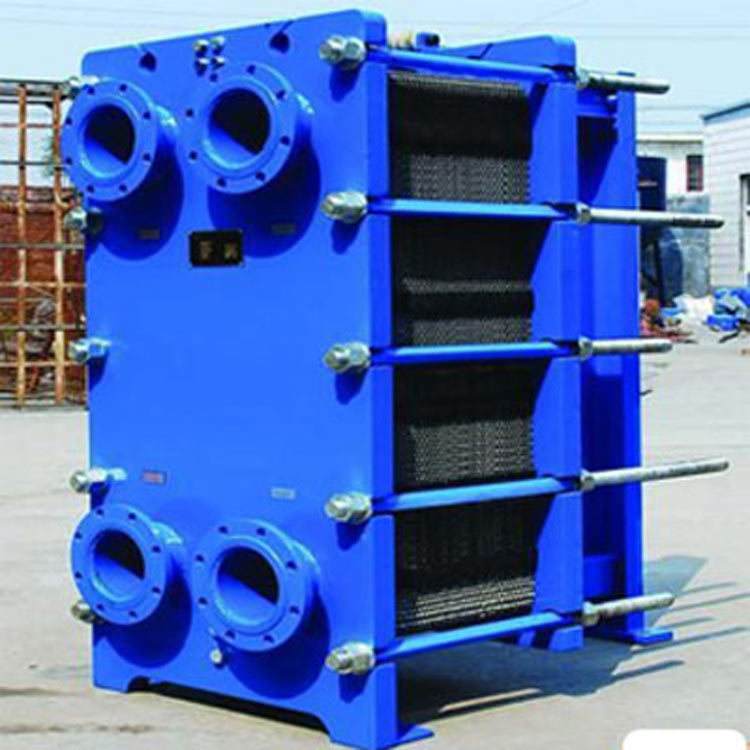

板式換熱器是由許多波紋形的傳熱板片，按一定的間隔，通過橡膠墊片壓緊組成的可拆卸的換熱設備。接下來跟隨小編一起去了解一下板式換熱器的組成以及原理知識。
板片組裝時，兩組交替排列，板與板之間用粘結劑把橡膠密封板條固定好，其作用是防止流體泄漏并使兩板之間形成狹窄的網形流道，換熱板片壓成各種波紋形，以增加換熱板片面積和剛性，并能使流體在低流速成下形成湍流，以達到強化傳熱的效果。板上的四個角孔，形成了流體的分配管和泄集管，兩種換熱介質分別流入各自流道，形成逆流或并流通過每個板片進行熱量的交換。
1.組裝靈活； 2.熱損失小； 3.傳熱效率高； 4.金屬消耗量低；5.體積小，占地面積少； 6.拆卸、清洗、檢修方便； 7.板式換熱器缺點是密封周邊較長，容易泄漏，不能承受高壓。
板式換熱器組成部分？有什么作用？ 板式換熱器主要由傳熱板片、密封墊片、兩端壓板、夾緊螺栓、支架等組成。
一、掛架 主要是支承換熱板片，使其拆卸、清洗、組裝等方便。 二、兩端壓板 兩端壓板主要是夾緊壓住所有的傳熱板片，保證流體介質不泄漏。 三、夾緊螺栓 夾緊螺栓主要是起緊固兩端壓板的作用。夾緊螺栓一般是雙頭螺紋，預緊螺栓時，使固定板片的力矩均勻。
四、密封墊片 板式換熱器的密封墊片主要是在換熱板片之間起密封作用。材質有：丁腈橡膠，三元乙丙橡膠，氟橡膠等，根據不同介質采用不同橡膠。 五、傳熱板片 傳熱板片是換熱器主要起換熱作用的元件，一般波紋做成人字形，按照流體介質的不同，傳熱板片的材質也不一樣，大多采用不銹鋼和鈦材制作而成。
以上就是板式換熱器小編為大家分享的內容，希望對大家有所幫助。如果大家有更多關于板式換熱器的知識需要了解的話，請及時的與我們進行聯系。
